Sloupový otočný jeřáb VS-K

Vyložení /
Nosnost
5 m7 m8 m9 m10 m
  80 kg
125 kg
250 kg
500 kg
1000 kg
1600 kg
2000 kg
2500 kg
3200 kg
4000 kg
Sloupový otočný jeřáb VS-K
Sloupový otočný jeřáb VS-K
Sloupový otočný jeřáb VS-K
Sloupový otočný jeřáb VS-K
Sloupový otočný jeřáb VS-K

Sloupový otočný jeřáb VS-K

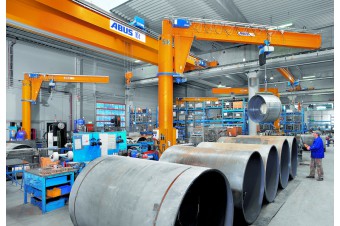

Sloupové otočné jeřáby VS-K se používají pro manipulaci s většími břemeny, kterými již nelze bezpečně a komfortně hýbat ručně. Jeřáb je proto vybaven elektrickými, dvoustupňovými pohony pro pojíždění kočky a otáčení. Závěsný ovladač pojízdný paralelně s výložníkem je nezávislý na poloze břemene a zjednodušuje tak manipulaci a práce je bezpečnější.

Jeřáb je možné připevnit pomocí ocelové kotevní desky s chemickými kotvami určenými pro dynamické zátěže, nebo do betonového základu (patky).

Typ jeřábu: Sloupový VS-K
Nosnost: 80kg až 4t
Vyložení: do 10m
Rozsah otoče: 360
Zdvih: elektrický dvourychlostní
Pojezd kladkostroje: ruční nebo elektrický dvourychlostní
Otoč ramene: ruční nebo elektrický dvourychlostní
Ovládání: ovladačem zavěšeným na kladkostroji nebo nezávisle na kladkostroji

Volitelná výbava jeřábů

Možnosti kotvení

Do stávající podlahy, pomocí roznášecí desky, součástí dodávky jeřábu jsou kotevní šrouby, roznášecí deska a chemická malta
Pro tento způsob kotvení musí být podlaha minimálně 200mm beton C20/25. Je nutno provést statický výpočet – zajistí ITECO v ceně díla! Investor doloží projekční podklady od podlahy (řez, kvalita, složení…) pokud není k dispozici, zajistí provedení stavebně technického průzkumu podlahy. Případné nevyhovující podlahy je nutné vybudovat patku.


Do betonové patky, součástí dodávky jsou kotevní šrouby a šablona
Investror vybuduje patku a armovací koš dle dodaného nákresu, následně nás vyzve k převzetí základové spáry, kdy s sebou přiveze statik kotevní šrouby a šablonu až po převzetí základové spáry je možné zabetonovat kotevní šrouby jeřábu dle šablony.




Ke stažení

ABUS Schwenkkran-CZ( 4,69 MB / PDF )
