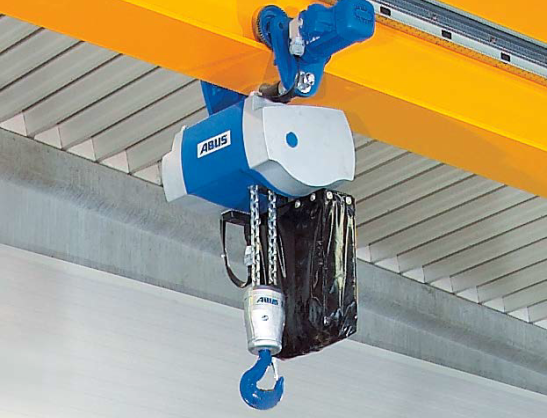

Elektrické řetězové kladkostroje

POPIS BĚŽNÉHO VYBAVENÍ

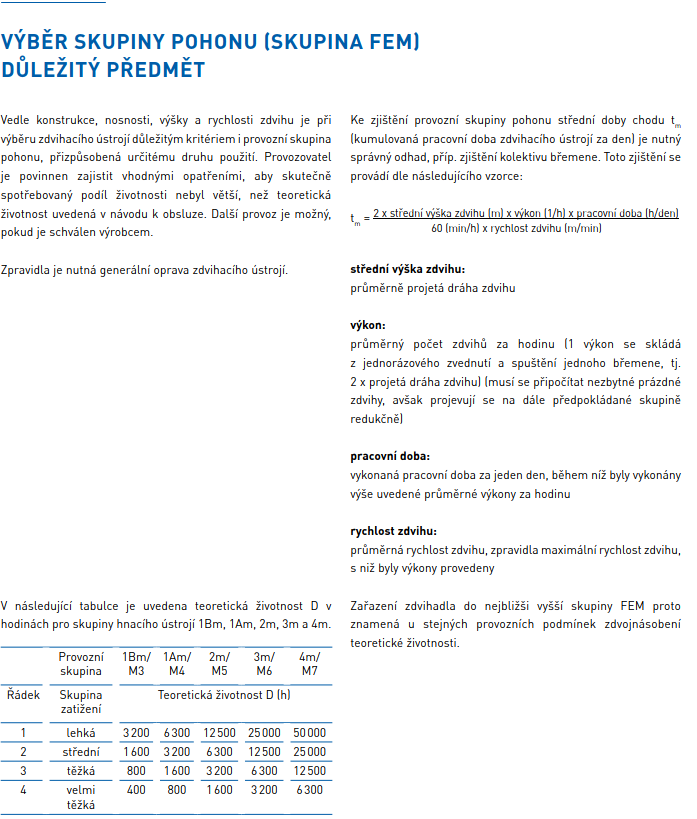

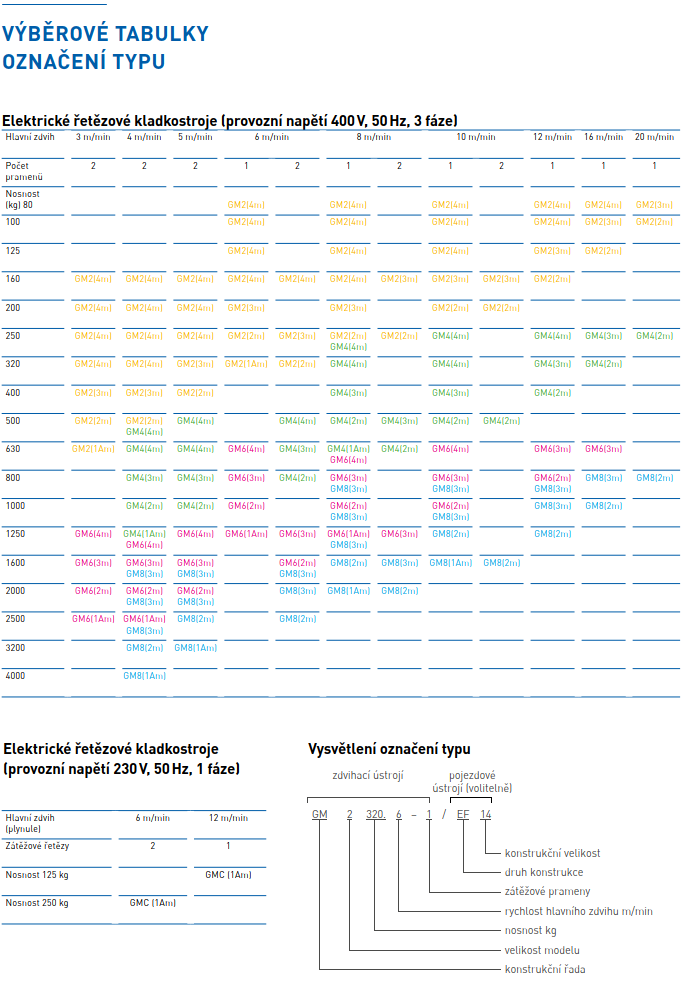

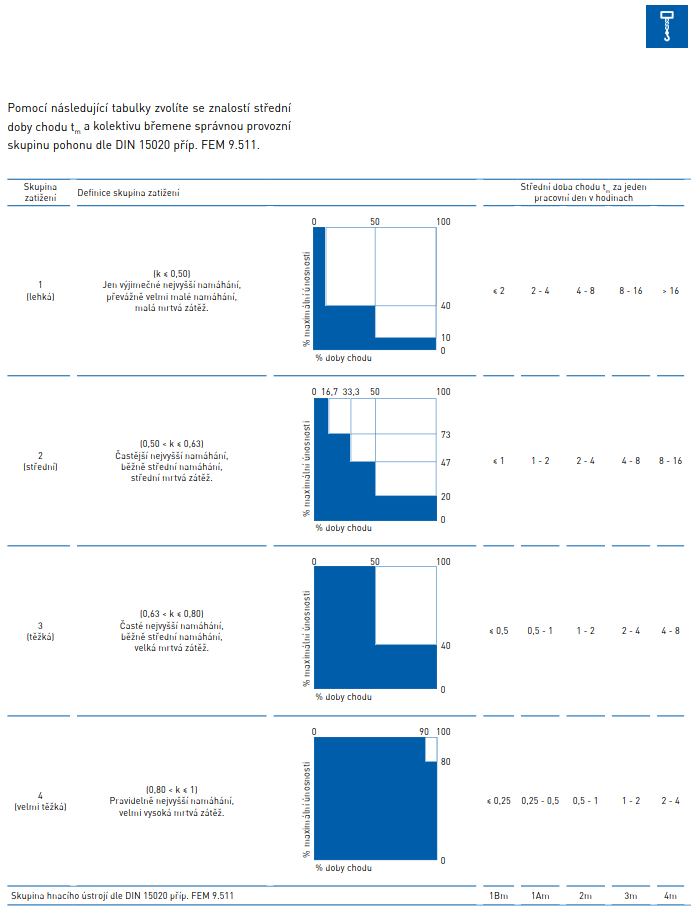

Svěží design a přesvědčivý technický koncept charakterizují zdvihadla nového řetězového kladkostroje generace ABUCompact. Čtyři konstrukční velikosti Vám nabízejí při 3 x400 V spolehlivá zdvihací zařízení pro nosnosti od 80 kg do 4000 kg. Modulární struktura motoru a převodového ústrojí otevírá platformu pro rozsáhlou nabídku variant s rychlostmi zdvihu až 20 m/min nebo odstupňování FEM až 4m – za příznivé ceny. Při výběru z programu elektrických řetězových kladkostrojů ABUS se orientujte podle tabulek a profitujte z rozšířené nabídky doplňkového vybavení od strany 6. Konstrukční řadu ABUCompact završuje malý kladkostroj GMC. S plynulou rychlostí zdvihu při125 nebo 250 kg a kompletně připravený k připojení na zásuvku 230 V, je ideálním řetězovým kladkostrojem pro flexibilní zdvihání menších břemen.

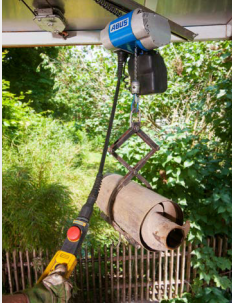

ABUCompact GMC

Součásti dodávky: Elektrický řetězový kladkostroj se závěsným ovladačem a ovládacím vodičem, zkompletovaný a připravený k připojení se zásobníkem řetězu, zataženým řetězem a připojovacím kabelem cca 3 m, se síťovou zástrčkou.

• Kryt motoru natřený v barvě RAL 5017 (dopravní modrá)

• Odklápěcí a odnímatelné závěsné držadlo

• Provozní napětí 1-fázové (střídavý proud) 230 V / 50 Hz

• Třída krytí IP21, třída izolace F

• Řízení závěsným dálkovým ovládáním doplněným o tlačítko nouzového vypnutí, třída krytí IP65

• Plynule ovládaná rychlost zdvihu

• Elektronické ovládání

• Pojistka proti přetížení pomocí pevně nastavené kluzné třecí spojky

• Vysoce pevný řetěz z tvarové oceli se zásobníkem

• Výška zdvihu 3 – 20 m při 125 kg; 3 – 10 m při 250 kg

• Ovládací vodič odpovídající dráze háku

• Napojení typu plug and play

‍

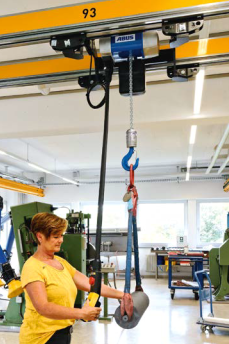

ABUCompact GM2 ažGM8

Součásti dodávky: Elektrický řetězový kladkostroj se závěsným ovladačem a ovládacím vodičem, zkompletovaný a připravený k připojení se zásobníkem řetězu, a síťovou zástrčkou.

• Kryt motoru natřený v barvě RAL 5017 (dopravní modrá)

• Odklápěcí a odnímatelné závěsné držadlo

• Provozní napětí 3-fázové (střídavý trojfázový proud) 380 –415 V / 50 Hz

• Třída krytí IP55, třída izolace F

• Řízení závěsným dálkovým ovládáním doplněným o tlačítko nouzového vypnutí, třída krytí IP65

• Přímé ovládání pro GM2 / GM4 / GM6

48 V řídicí stykač s polovodičovou technologií pro GM8

• Rychlozástrčky se závitovým spojením

• 2 rychlosti zdvihu (hlavní zdvih / mikrozdvih)

• Pojistka proti přetížení pomocí kluzné třecí spojky seřizované zvnějšku

• Vysoce pevný řetěz z tvarové oceli se zásobníkem

• Výška zdvihu od 3 m

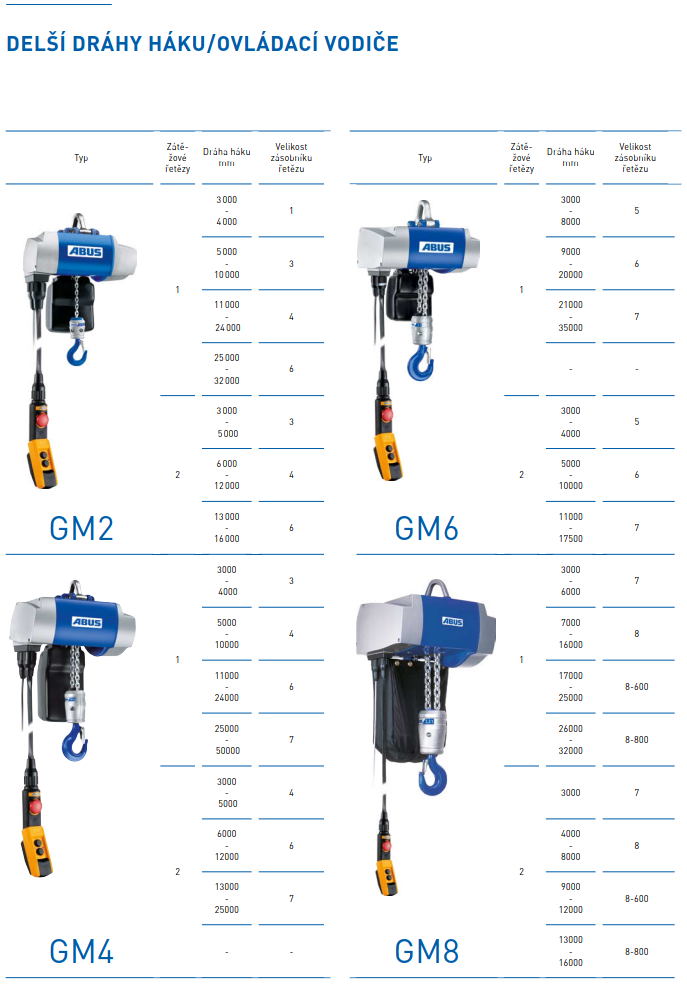

• Ovládací vodič odpovídající dráze háku

‍

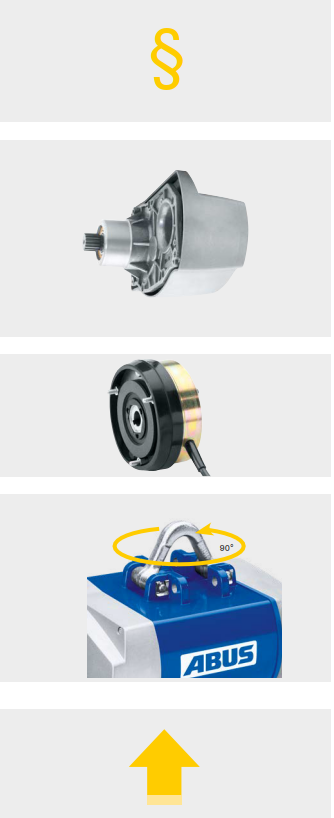

ZAJÍMAVÉ INFORMACE O TECHNICE KLADKOSTROJE ABUCOMPACT GM2 AŽ GM8

Montážní a bezpečnostní předpisy

Dodržování ustanovení směrnic ES a platných harmonizovaných norem. Dodržování bezpečnostních předpisů dle předpisu DGUV 54 a zákona o bezpečnosti výrobku.

Motorová a převodová jednotka

Motor a převod jsou uspořádány modulárně a lze je flexibilně kombinovat. Díky tomu je možné využít různé rychlosti zdvihu. Motor je proveden jako robustní klecový rotor s 2- a 8-pólovým vinutím, převod jako do sebe zapouzdřená jednotka. Výsledkem je úspora času při montáži a údržbě. Čelní ozubený převod, s mazáním na celou dobu životnosti, má kompletní šikmé ozubení a valivá ložiska, což zaručuje tichý chod.

Integrovaná bezpečnostní brzda

Stejnosměrná kotoučová brzda má bezazbestové brzdové destičky s vysokou životností (1 x 106 brzdění do prvního seřízení). Brzdu lze seřizovat dvojmo a má velice nízkou doběhovou dráhu.

Závěsné držadlo

Jednoduché, rychlé zavěšení a sundání umožňuje odklápěcí a odnímatelné závěsné držadlo. Závěsné držadlo zaručuje pevné určení směru kladkostroje. U konstrukčních velikostí GM2 a GM4 jej lze namontovat ve dvou polohách – otočením o 90°. Bez závěsného držadla je možné přímé napojení jako pevný závěs. Sníží se tím montážní rozměry a získá dodatečná výška zdvihu.

Dvě rychlosti zdvihu

Sériově 2 rychlosti zdvihu pro rychlé zvedání a citlivé polohování v poměru 1:4 u GM2, GM4 a GM6 a 1:6 u GM8 (jemný zdvih v poměru k hlavnímu zdvihu).

‍

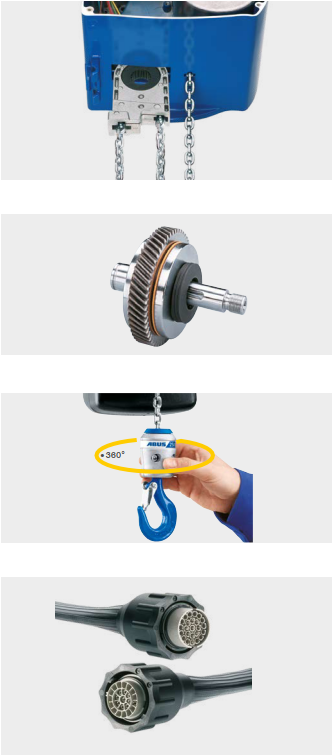

Pohon řetězu

Pohon řetězu se skládá z precizně vyrobené řetězové kladky, kterou zcela obklopuje vedení řetězu. Řetězovou kladku a vedení řetězu lze jako modulární jednotku rychle a bezproblémově vyměnit, aniž je nutné časově náročné otevírání skříně řetězového kladkostroje.

Kluzná třecí spojka

Kluzná třecí spojka nabízí spolehlivou ochranu proti přetížení. Speciální obložení s minimálním opotřebením zaručuje vysokou míru bezpečnosti po celou dobu životnosti. Kluznou třecí spojku lze zvnějšku snadno seřídit.

Otočná kladnice(1-řetězová)

Řetěz je uložen v otočné kladnici. Hák a hákové ústrojí tvoří pevnou, stabilní jednotku. Břemeno přebírá vedený pohyb a orientaci rukou na hákovém ústrojí.

Rychlozástrčky

Proud ze sítě a ovládací jednotka se pomocí rychlozástrček se šroubením připojí spolehlivě a bez nebezpečí záměny. Interní zapojení se provádí pomocí konektorových lišt. To přináší úsporu času a bezpečí při montáži a údržbě.

‍

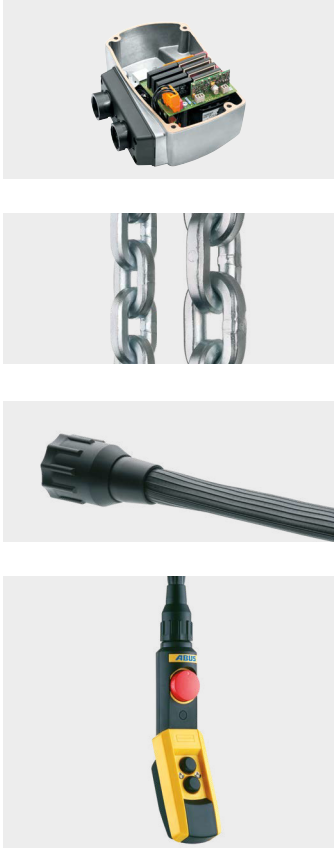

48 V polovodičové řízení

Elektronické stykačové ovládání je provedeno v polovodičové technologii nepodléhající opotřebení. Lze tak dosáhnout výrazné úspory hmotnosti a prostoru oproti běžným mechanickým stykačům. (Standardní provedení u GM8, volitelné u GM2, GM4 a GM6).

Řetěz z tvarové oceli

Speciálně tvrzený, galvanicky pozinkovaný řetěz z tvarové oceli, umožňuje o 1/4 vyšší zatížitelnost oproti řetězu z kruhové oceli při stejných jmenovitých rozměrech. Větší povrchová plocha článků řetězu má pozitivní účinek na opotřebení materiálu. V provozu to znamená vyšší bezpečnost a zvýšení životnosti.

Hadicové ovládací vedení

Není nutný vnější napínací kabel, protože uvolnění napětí umožňuje kryt robustního závěsného kabelu. Tahové síly zachycuje speciální tkaninová vložka nosné hadice. Vnitřní žíly zůstávají volně pohyblivé a jsou účinně chráněny proti mechanickému poškození.

Řízení závěsným ovládáním

Ovládání ze země pomocí ergonomicky tvarovaného závěsného ovladače ABUCommander se 2-stupňovými tlačítkovými spínači a velkoplošným tlačítkem pro nouzové zastavení. Ovládací vodič se připojuje pomocí rychlozástrčky se šroubením (bajonetová rychlozástrčka).

‍

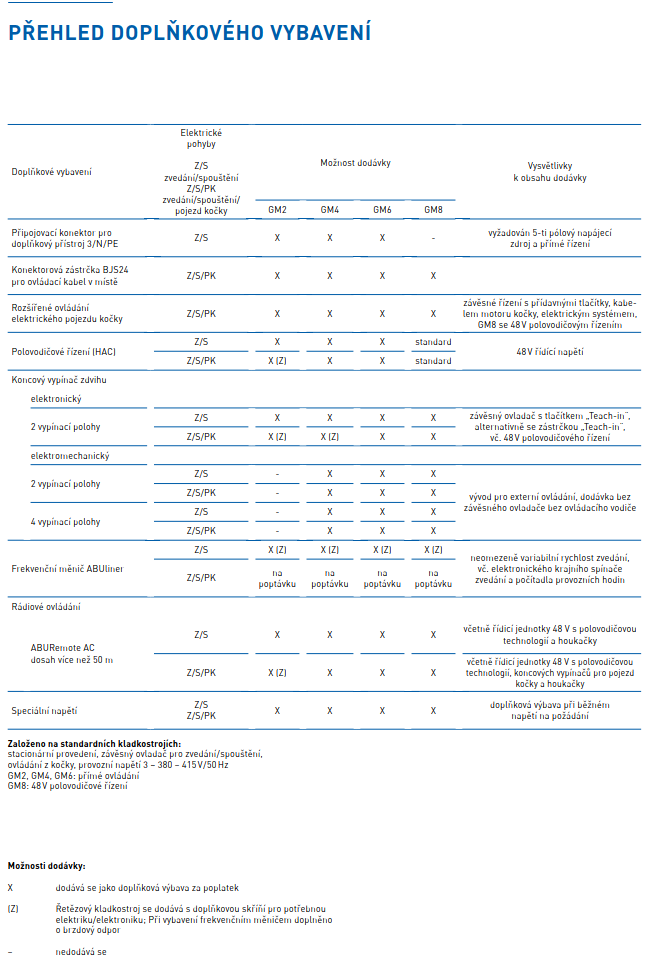

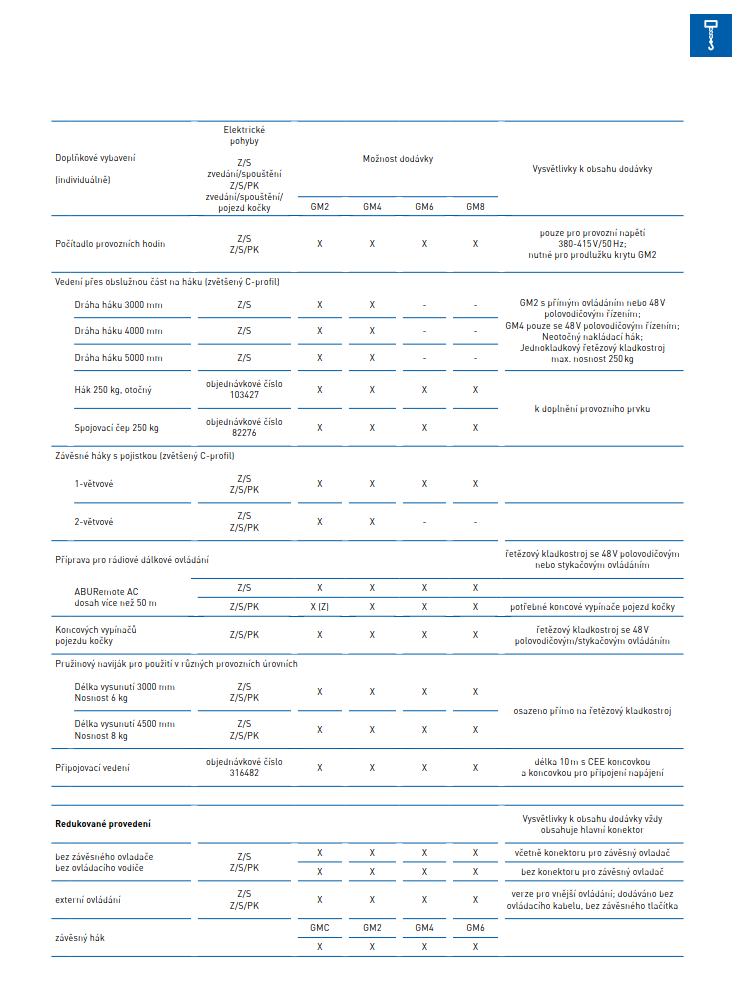

DOPLŇKOVÉ VYBAVENÍ PLUS PRO VÁS

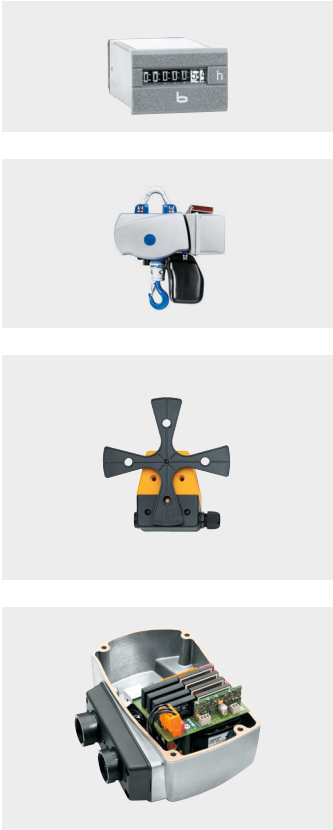

Počítadlo provozních hodin

Počítadlo provozních hodin slouží k reálnému zjišťování odpracovaných hodin zdvihacího ústrojí. Zobrazené provozní hodiny lze vyhodnotit pro výpočet zbytkové životnosti zdvihacího ústrojí ve smyslu FEM9.755. Použitím počítadla provozních hodin získáte delší životnost zdvihadla.

Frekvenční měnič ABULiner zvedání/spouštění

Slouží pro plynulé a pozvolné zvedání, zejména pro přepravu citlivého zboží ze skla, keramiky atd. nebo neskladného zboží. Řetězové kladkostroje vybavené ABULinerem současně umožňují přesné polohování při obtížných montážních a spojovacích procesech. Bezpečnost navíc: Vybavení s frekvenčním měničem obsahuje elektronické vypínání zdvihu se dvěma volně volitelnými vypínacími body, programovatelné pomocí závěsného ovládače.

Koncový vypínač

Předběžné přepnutí na pomalou rychlost kočky před dosažením koncových dorazů kočky. Opačný pohyb kočky je možný po přejetí spínacích bodů pomalou rychlostí kočky. Tato možnost je k dispozici pouze v kombinaci se stykačovým/polovodičovým ovládacím systémem.

alternativně: Předběžné přepnutí na pomalou rychlost kočky s následným koncovým vypnutím jízdy kočky před dosažením koncových dorazů kočky. Opačný pohyb kočky je možný i po přejetí spínacích bodů rychlou rychlostí kočky.

48 V polovodičové řízení pro zvedání a spouštění

Elektronické stykačové ovládání je provedeno v moderní polovodičové technologii, odolné proti opotřebení a je integrováno v řetězovém kladkostroji. Tak lze dosáhnout významnou úsporu hmotnosti a místa oproti běžným mechanickým stykačům. Řídicí napětí je 48 V.

alternativně: polovodičové řízení pro zvedání/spouštění a pojezd kočky

Rozšířené stykačové ovládání v polovodičové technologii pro funkci elektrického pojezdu kočky. U konstrukční velikosti GM2 je stykačové ovládání integrováno ve skříni umístěné na řetězovém kladkostroji.

‍

Elektronický koncový vypínač zdvihu (2 polohy)

Elektronický koncový vypínač zdvihu zvyšuje bezpečnost provozu díky dvěma volně volitelným vypínacím bodům. Vypínací body pro nejvyšší a nejnižší polohu háku lze individuálně naprogramovat tlačítkem Teach-In na závěsném ovladači. Při dosažení příslušného vypínacího bodu se zvedání resp. spouštění v daném směru pohybu vypne. Tato možnost je k dispozici pouze v kombinaci se 48 V polovodičovým ovládacím systémem.

alternativně: koncový vypínač zdvihu se 2 doplňkovými mezipolohami

Rozšíření elektronického koncového vypínače zdvihu o 2 doplňkové, programovatelné vypínací body, mezi horní a dolní vypínací polohou. Tyto lze najíždět jako polohy „Stop-and-Go“ a následně je lze také přejet.

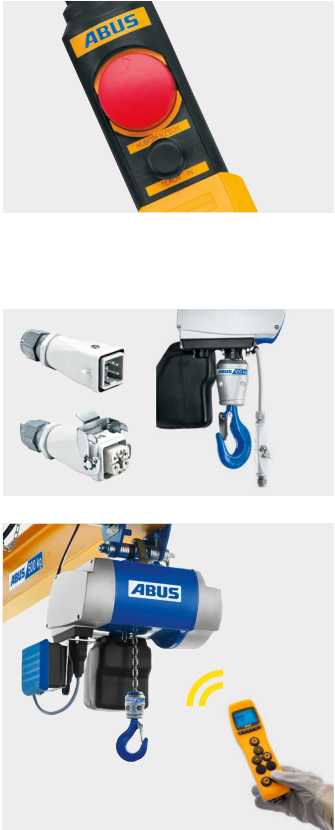

Doplňkový vývod na zdvihacím ústrojí

Zdvihací ústrojí je vybaveno 5-ti pólovou konektorovou spojkou (3 / N / PE) pro připojení přídavného přístroje. Vývod je zapojen před vypínačem nouzového zastavení jeřábu, takže je elektrické napájení přídavného přístroje zaručeno i po spuštění nouzového zastavení. Pomocí konektorové spojky lze přídavný přístroj snadno odpojit od zdvihacího ústrojí a opět připojit. Podle použití musí být přívod elektrického proudu ke zdvihacímu ústrojí proveden 5-ti pólově. (Tato možnost je k dispozici pouze v kombinaci bez elektronického pojezdu kočky a s přímým řízením.)

Dálkové rádiové ovládání ABURemote AC

Dálkové rádiové ovládání ABURemote AC má dosah více než 50m. Kompletní sada tohoto ovládání obsahuje lehký, ergonomický ruční vysílač, sadu akumulátorových baterií, induktivní nabíjecí stojan s nástěnným držákem, ochrannou tašku s ramenním pásem a sponu na připnutí k opasku a přijímač s integrovanou houkačkou. Ten se připevní na řetězový kladkostroj a je ihned připravený k provozu. Dálkové ovládání lze použít pro elektrické řetězové kladkostroje s řídicí jednotkou 48 V jak pro pohyb zvedání - spouštění, tak také navíc pro elektrický pojezd kočky. Pro elektrický pojezd kočky jsou nutné koncové vypínače k zastavení pohybu kočky.

‍

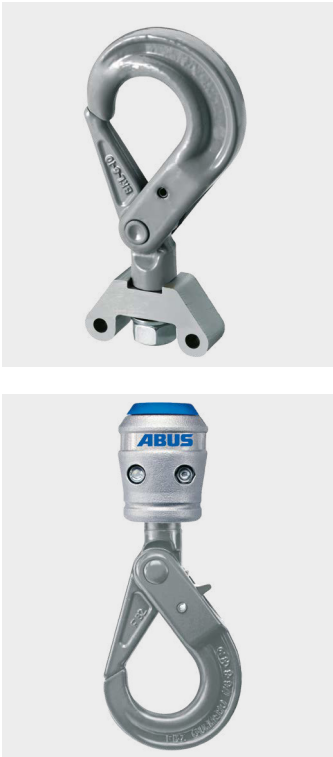

Závěsný hák

Pro mobilní použití

Závěsný hák s pojistkou

Spolehlivé a bezpečné zavření pod zátěží

‍‍

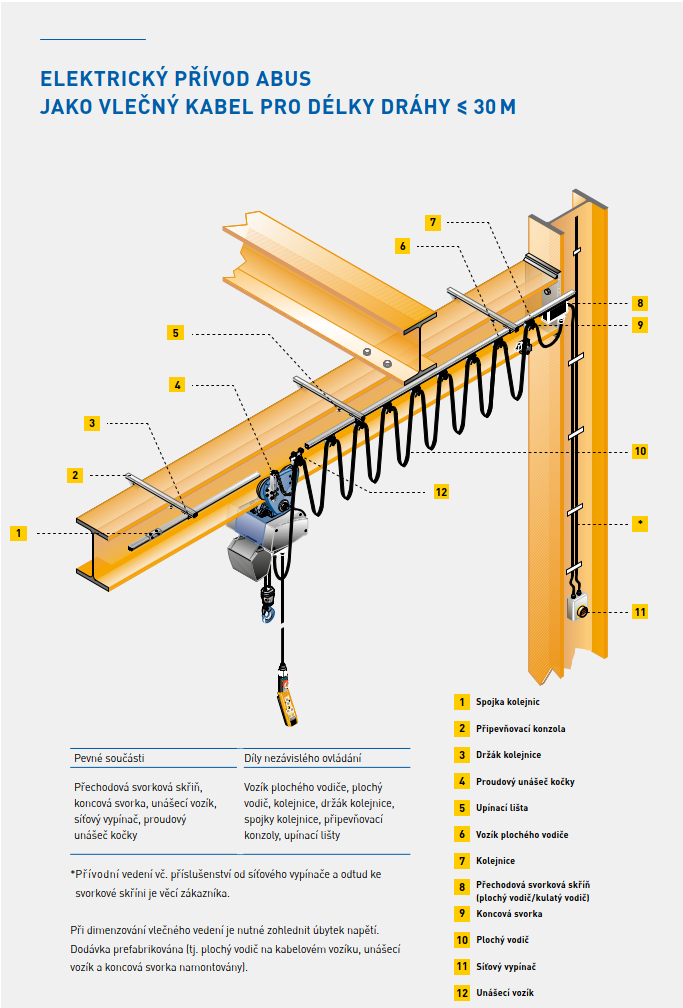

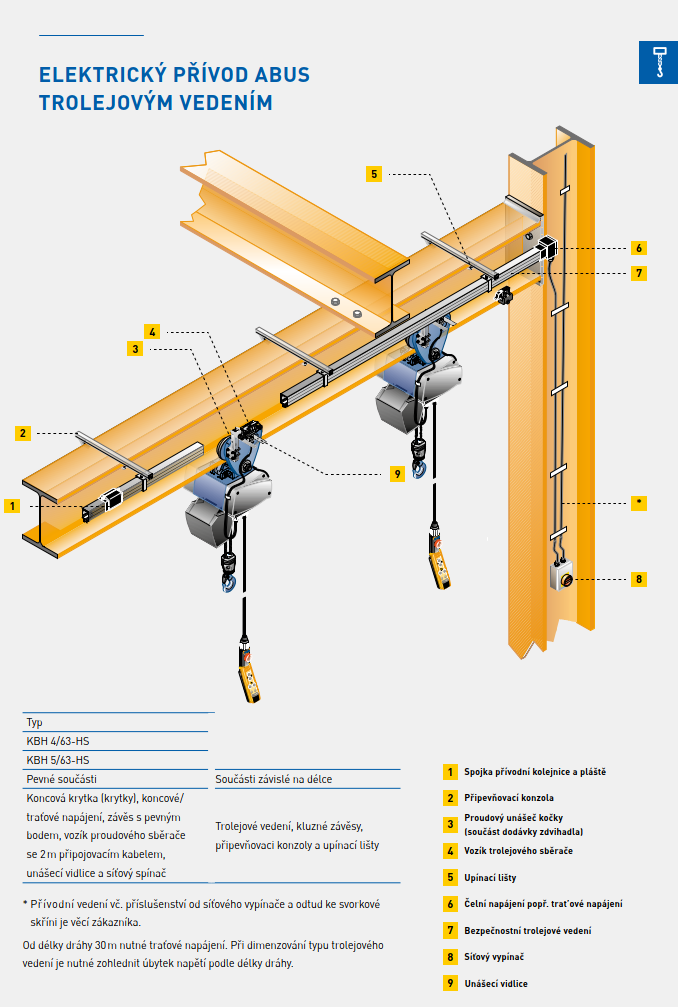

RUČNÍ POJEZDOVÁ ÚSTROJÍ ABUS &ELEKTRICKÁ POJEZDOVÁ ÚSTROJÍ ABUS

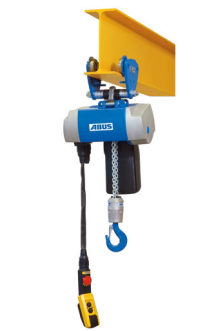

Ruční pojezdová ústrojí HF

• robustní konstrukce s valivým uložením

• prakticky bezúdržbová

• obrobené pojezdové kladky

• pojistka proti zvednutí a pádu vozíku

• barevný odstín RAL 5017 (dopravní modrá), vhodný pro řadu značek řetězových kladkostrojů

• nastavitelné pro šířku příruby od 42 do 400 mm

• pro zakřivené dráhy do 2 t

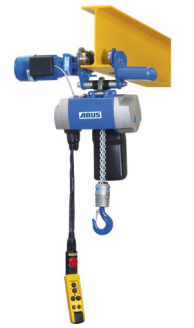

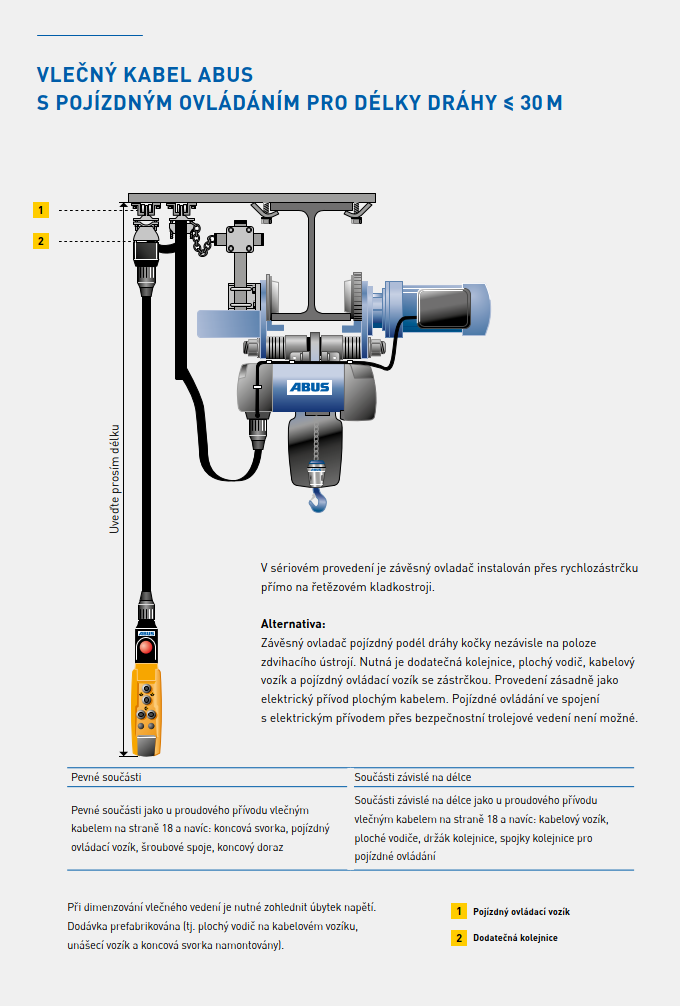

Elektrická pojezdová ústrojí EF

• robustní konstrukce s valivým uložením

• prakticky bezúdržbová

• rychlost 5/20 m/min

• kvalitní sériová hnací jednotka

• třída krytí IP 55

• elektromechanická brzda s dlouhou životností

• obrobené pojezdové kladky

• pojistka proti zvednutí a pádu vozíku

• barevný odstín RAL 5017 (dopravní modrá), vhodný pro řadu značek řetězových kladkostrojů

• nastavitelné pro šířku příruby od 64 do 400 mm

• pro zakřivené dráhy do 2 t

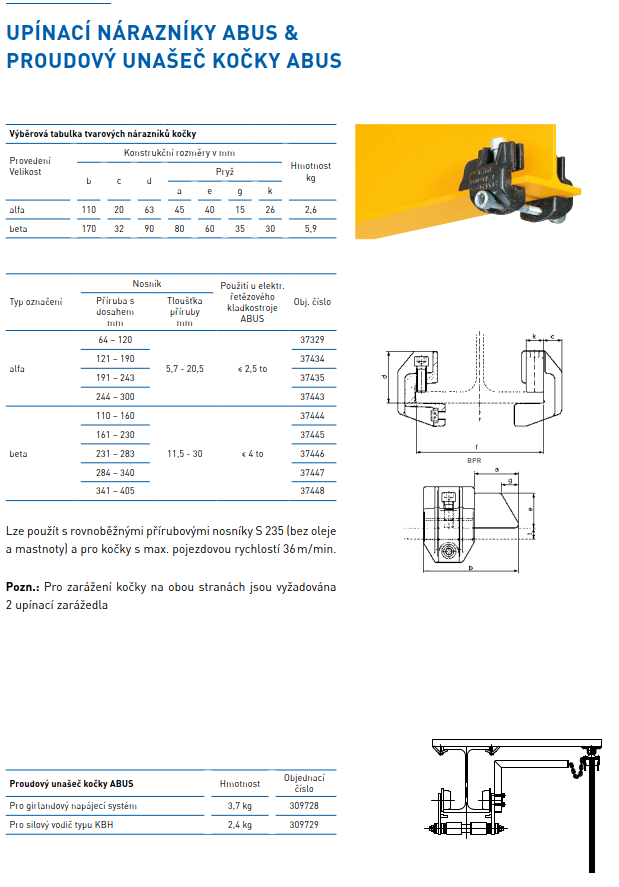

‍Ochrana proti kolizi

• Mechanická ochrana proti kolizi mezi dvěma sousedními jeřábovými kočkami s pojezdy HF nebo EF na jednom nosníku dráhy kočky.

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍
