ABUPowerline

‍

Jedná se o inovativní systém přenosu elektrických řídících signálů a výkonů prostřednictvím energetického řetězu ke zdvihacímu ústrojí a závěsnému ovladači na jeřábech.

Tento profesionální způsob přívodu elektrického proudu na jeřábech se osvědčil v praxi, a prosazuje se na trhu a je sériově instalován na jeřábech ABUS.‍

‍

Užitek a výhody oproti běžnému kabelovému vedení

Kabelové vedení

‍

Kabelové vedení má v zásadě určité nevýhody: díky své konstrukci a uspořádání je náchylné k poškozování a opotřebení; smyčky vodičů zasahují u jeřábů s nízkou konstrukční výškou až pod hlavní nosníky, což může vést ke kolizi s vestavky v hale.

Vlečné vodiče se hromadí na jedné straně jeřábového nosníku a vytvářejí tzv. kabelová nádraží. To vede k omezení pojezdové dráhy vozíku ovladače, případně kladkostroje u jeřábu s větším rozpětím.

V případě těžší kabeláže je nutné u vlečného vedení instalovat samostatný vozík pro zabránění zpětného pohybu.

Systém ABUPowerline

Kompaktní konstrukce, namontovaná přímo na jeřábovém nosníku; mechanicky chráněné vodiče, žádné visící kabelové smyčky, čistý průjezdový profil ve prospěch haly.

Vodící vozík ovládání má maximální dojezdy v obou směrech jeřábového nosníku.

Vodící vozík si zachovává svou polohu a nepohybuje se zpět.

Pohyb vodícího vozíku systému ABUPowerline probíhá s definovanými ovládacími silami; s tím je spojeno automatické udržování polohy.

‍

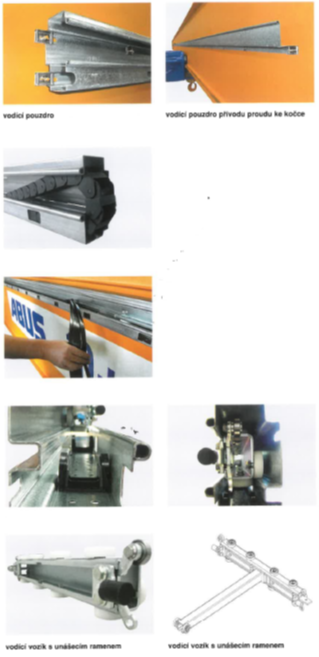

Technologické zvláštnosti systému ABUPowerline

Vodící pouzdro

je vyrobeno z pozinkovaného plechu válcovaného za studena, slouží k vedení energetického řetězu a vodícího vozíku.

Energetický řetěz

vyroben z plastu vyztuženého skleněnými vlákny s vynikajícími kluznými a odvinovacími vlastnostmi.

Řídící vedení

tvoří vysoce flexibilní, speciální vodiče dimenzované pro vysoké střídavé namáhání ohybem.

Kladkové nosiče

pomáhají optimalizaci ovládací síly pro vozík ve vodícím pouzdře.

Vodící vozík

se dvanácti kuličkovými ložisky pro lehký pohyb i při velkých délkách energetických řetězů resp. velkých výškách zdvihu.

‍

‍

Zcela výjimečná výhoda oproti jiným systémům energetických řetězů (konstrukce ABUS je patentována)

Ostatní systémy

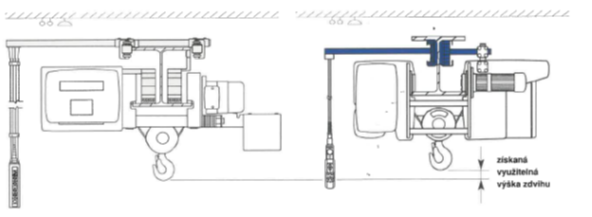

Vodící vozík pojízdného ovládání pojíždí po lakovaném hlavním vozíku. Tím dochází ke zvětšení montážní výšky jeřábu. Další podstatnou nevýhodou tohoto systému je nemožnost použít toto pojízdné ovládání na dvounosníkových jeřábech.

Přívod elektrické energie nebo přenos řídících signálů se uskutečňuje prostřednictvím kabelového vedení. Vodiče leží nechráněné a podléhají při používání opotřebení.

‍

Systém ABUPowerline

Vodící vozík ovládání pojíždí ve vodícím pouzdře, které je umístěno naboku jeřábového nosníku. Tak nedochází ke zvětšení výšky mostu a naopak je tento rozměr přínosem ve prospěch zdvihu jeřábu.

Přívod elektrické energie nebo přenos řídících signálů probíhá bez údržby a bez opotřebení.

‍

Systém ABUPowerline.

Pro profesionální jeřáby.

Nyní sériově.*

K užitku našich zákazníků.

*U jeřábů určených k provozu ve venkovním prostředí a u speciálních variant stropního pojízdného jeřábu se z konstrukčních důvodů používá běžný systém kabelového vedení.

‍

Mostové jeřáby:

nosnost:                            max.100 t

rozpětí:                              max.36 m (podle nosnosti)

oblast použití:                   celoplošná přeprava

charakteristika:                mnohostranné základní a doplňkové vybavení přizpůsobitelné požadovanému případu použití

Podvěsné jeřábovésystémy:

nosnost:                         max.2 t

délka nosníku jeřábu:    max.22 m (podle nosnosti)

oblast použití:                celoplošná a lineární přeprava

charakteristika:   flexibilní a individuálně přizpůsobitelné, modulárně rozšířitelné, různé varianty zavěšení, nízké konstrukční výšky, rozsáhlé základní a doplňkové vybavení

Otočné jeřáby:

nosnost:                            max.6,3 t

vyložení:                            ccado 10 m (podle nosnosti)

oblast použití:                   prioritní nasazení pro obsluhu pracoviště

charakteristika:                rozsah otáčení, podle typu, až do 360°

Elektrické lanovékladkostroje:

nosnost:                            max.100 t

charakteristika:                výhodné konstrukční rozměry, sériově dvě zdvihací a pojezdové rychlosti, rozsáhlé základní a doplňkovévybavení

Elektrické řetězovékladkostroje:

nosnost:                      max.4 t

charakteristika:          nízká stavební výška, sériově dvě zdvihací a pojezdové rychlosti, připravené pro jednoduché připojení k síti, rozsáhlé základní a doplňkové vybavení

Lehké portálovéjeřáby:
nosnost:                            max.2 t

charakteristika:                se čtyřmi řízenými koly s brzdou, lehce ovladatelné, individuálně volitelná výška i šířka

‍
