HB-systém - Na míru šité řešení jeřábu ze stavebnice

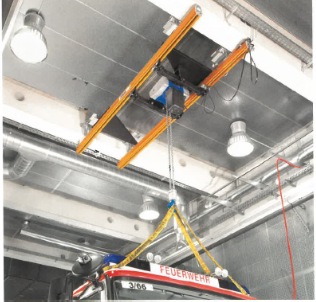

HB-Systém ABUS v nasazení.

–Výkon pro všechny případy

‍

‍

HB-systém, který nepřichází náhodou…

HB-Systém patří k úspěšným nápadům ve zdvihací a přepravní technice: spojuje výhody stacionárního zdvihadla s mobilitou mostového jeřábu – a to velmi ekonomicky. Konečně jsou u firmy ABUS dány všechny předpoklady pro rozvoj HB-Systému ve vlastní továrně: zkušenosti se zdvihadly a mostovými jeřáby a vynikající výrobní technika a v neposlední řadě angažovanost pro stále vyšší usnadňování práce a zlepšování prostředí na pracovišti. Úkolem firmy ABUS bylo a je vybavit HB-Systém co nejvíce výhodami –a to co nejlaciněji. Každý, kdo na pracovišti, ve skladu, v dílně nebo ve výrobě potřebuje pomoc při zvedání a přepravě břemen, měl by použít zařízení HB firmy ABUS. HB-Systém firmy ABUS dnes představuje v technice, hospodárnosti, flexibilitě, kvalitě a prostředí na pracovišti rozmanitost výkonů, které patří plné uznání trhu. Receptem na úspěch je plnění individuálních přání uživatelů.

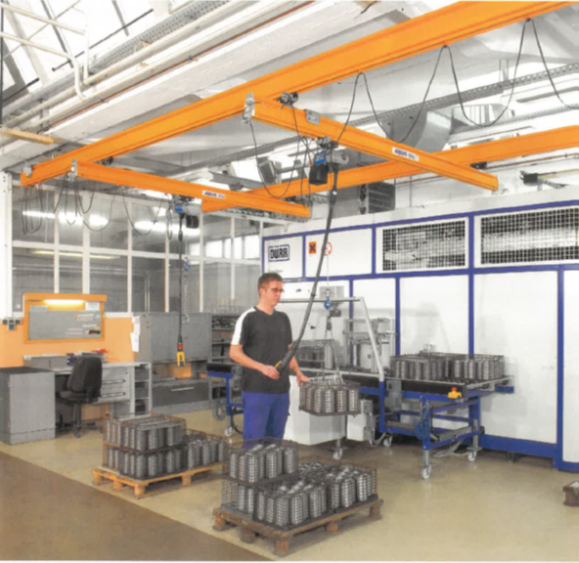

Jednonosníkový jeřáb ABUS EHB

… ale od ABUSu!

‍Celkový koncept do detailu

‍

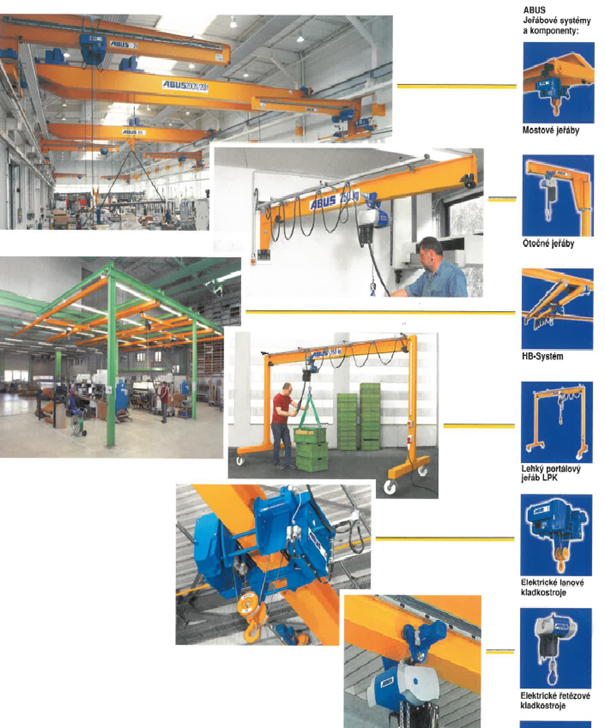

ABUS se zcela vědomě specializoval na zdvihací zařízení a manipulační techniku do 100 t. Nejenom proto, že se v tomto rozsahu břemen odehrává absolutní většina všech případů použití, ale také proto, aby se mohl co nejúčinněji zpřístupnit potenciál jeho racionalizace. ABUS nabízí rozsáhlý program racionální a okamžitě disponibilní manipulační techniky: otočné jeřáby, mostové jeřáby, jednonosníkové dráhy pro kočky, elektrické lanové kladkostroje, elektrické řetězové kladkostroje, množství komponent a v neposlední řadě také HB-Systém ABUS. Přitom nabídka řešení sahá od zcela speciálních úkolů až k realizaci kompletních systémů toku materiálu.

K tomu se přidává zvláštní samozřejmost firmy ABUS: když něco nabízíme, pak na základě poradenství orientovaného na praxi, se zajištěnou kvalitou a zárukou zcela ojedinělou na trhu, s individuální podporou uživatele a rychlým, spolehlivým celoplošným servisem.

‍

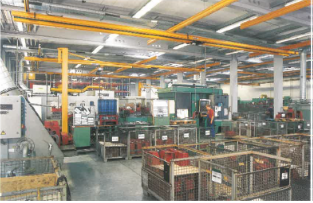

HB-Systém ABUS

Systematicky k perfektnímu řešení

‍

HB -Systém ABUS nabízí individuální řešení na principu stavebnice: jednotlivé prvky jsou praktické a cenově výhodné a mohou se použít a kombinovat zcela podle potřeby. Všechny se vyznačují nízkou stavební konstrukcí, aby bylo možno za všech okolností dosáhnout optimální výšky háku. Tři profily pokryjí spektrum nosnosti do 2000kg. Všechny elektrické spoje fungují systémem rychlozástrčných spojek.

Rozmanitý je naproti tomu výběr možností přizpůsobení pro zavěšení, které umožňují individuální upevnění podle různých prostorových možností a stropních konstrukcí.

HB-Systém ABUS

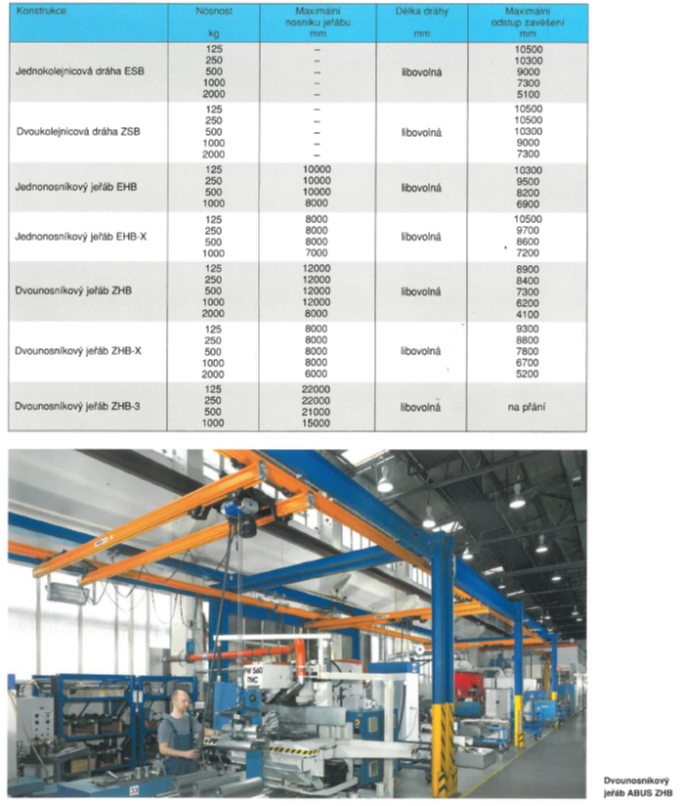

Přehled typů, výkon a vybavení

‍

‍

Stavební díly HB-Systému

‍

‍

HB-Systém ABUS

Výhody, které Vám vše ulehčí

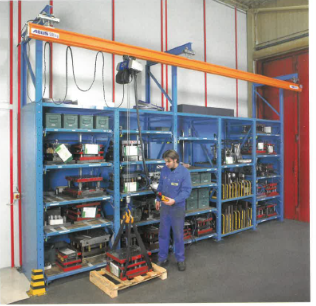

Jednokolejnicová dráha ABUS ESB

‍

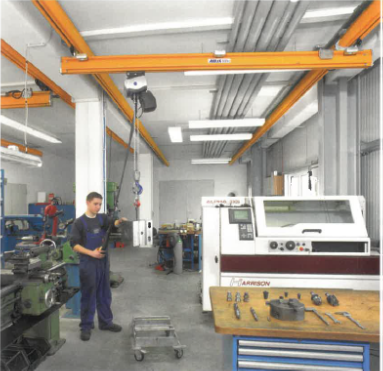

Jednonosníkový jeřáb ABUS EHB

‍

Dvounojníkový jeřáb ABUS ZHB

‍

‍

Konstruktivní a praktické výhody HB-Systému ABUS znamenají pro uživatele a užití reálné výhody:

·        Koncepce stavebnicového systému dovoluje řešení podle individuálního přání zákazníka, ale současně ekonomické.

·        Díky četnosti variant zavěšení je možno provádět instalace i za podmínek, „které by si člověk jenom stěží mohl vymyslet“!

·        Nosnost je možno zvolit individuálně: až do 2000kg.

·        Omezení konstrukčních částí na minimum zjednodušuje montáž, šetří čas a pomáhá vyvarovat se chyb – zejména při montáži za pomoci vlastních odborníků.

·        K montáži není zapotřebí zvláštní nářadí.

·        Rychlozástrčné spoje typické pro ABUS, které nelze zaměnit, urychlují elektroinstalaci a činí ji zcela bezpečnou.

·        Rozmanitost elektroinstalací, které nabízejí pohony pojezdu a zdvihadla ABUS, s sebou přináší nejen racionalitu, ale i bezpečnost – díky vysoké kultuře jízdy, plynulému rozjezdu, příp. zvedání, přepínání bez škubnutí, atd.

·        Výhodou jsou možnosti kombinace všech komponent systému. Tak například zvlášť nízká konstrukce elektrického řetězového kladkostroje ABUS ve spojení s dvojkolejnicovou kočkou HB-Systému(konstrukce ZSB, ZHB, ZHB-X a ZHB-3) přispívá k optimálnímu využití prostoru a zvýšení nejvyšší polohy háku.

·        Zásadní přednosti HB-Systému ABUS si uchovávají svoji hodnotu i pro dobu po první instalaci: změny, modernizace, vybavení i údržbářské práce se dají provádět racionálně a s nízkými náklady.

‍

HB-Systém ABUS

Úspěšné profily

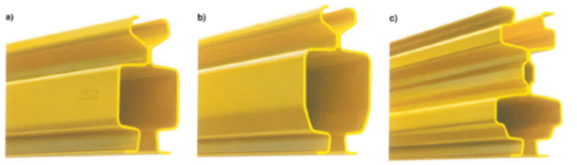

Profilové kolejnice:

‍

HB160                                            H B200                                                  HB250

‍

Zvláštní znamení: vnitřně pojezdné profily

Profily HB-Systému ABUS jsou výsledkem optimalizačního procesu podporovaného prostředky nejmodernější technologie, jako je CAD=Computer Aided Design (navrhování za pomoci počítače) a FEM=Finite ElementMethod (metoda konečných prvků). Výsledkem jsou tři typy profilů, které pokrývají kompletní rozsah nosnosti HB-Systému ABUS do 2000 kg.

Všechny profily se skládají ze dvou za studena válcovaných poloprofilů, které se svaří do vysoce únosného profilu.

ABUS se rozhodl pro vnitřní profily, neboť nabízejí účinnou ochranu pojezdového ústrojí a tím i výhody při údržbě. Vykazují ještě další dvě důležité výhody: díky výhodným vlastnostem profilu je možno provést zavěšení ve větších vzdálenostech – a to i v rozsahu vyšších nosností. Kvalitními šroubovými spoji se zajistí vysoká kvalita provedení styků a tím i vysoká únosnost. Obě výhody podstatně kompenzují náklady na instalaci HB-Systému ABUS a zvyšují jeho produktivitu. A také ulehčují práci: pojíždění jeřábů a koček je při ručním provozu možné jen s malým vynaložením síly.

‍

Vnitřní pojezdový profil s vozíkem

‍

Mistrovské dílo: zavěšení

Inženýři firmy ABUS věnovali zavěšení obzvlášť mnoho pozornosti, a to z dobrého důvodu: kvalita zavěšení a přípojných prvků zajišťuje kvalitu HB-Systému ABUS a celkově jeho použitelnost.

K upevnění HB-zařízení firmy ABUS se používají výlučně zavěšení s kulovými klouby. Mají nízkou konstrukci a jsou nastavitelné a tím zvlášť vhodné k přizpůsobení. Odlehčují konstrukce stropů a budov tím, že výkyvné pohyby tlumí horizontální síly jeřábu.

K upevnění na stropní konstrukci nebo jiné prvky haly je k dispozici celá řada různých možností připojení.

Připojení na strop a závěsná část umožňují společné řešení problému s HB-Systémem ABUS téměř za všech podmínek.

‍

‍

HB-Systém ABUS

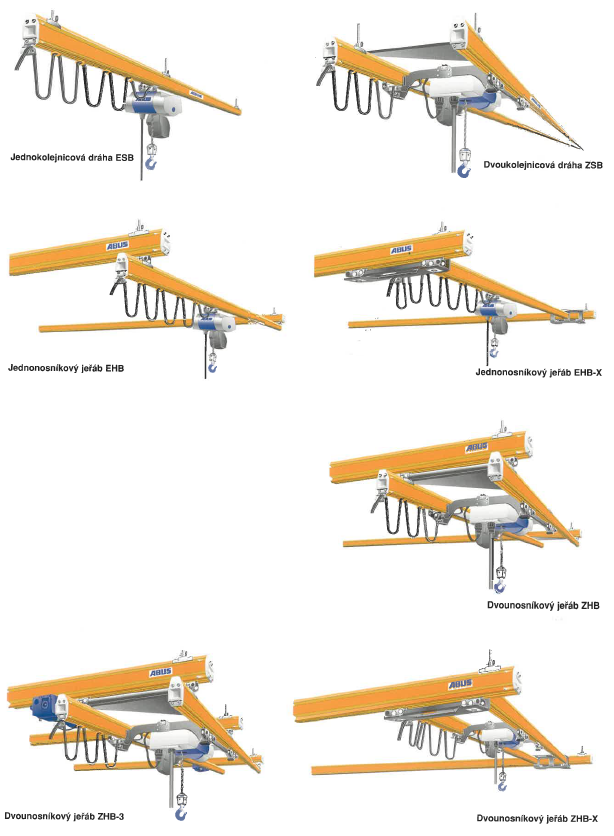

Variace přesvědčivé nabídky

Jednokolejnicová dráha ABUS ESB

Lineární přeprava

Nosnost: do 2 t

·        Možnost jízdy do zatáček

·        Nízká stavební výška

·        Velké odstupy zavěšení

·        Elektrický pojezd (dle volby)

‍

Dvoukolejnicová dráha ABUS ZSB

Lineární přeprava

Nosnost: do 2 t

·        Velké odstupy zavěšení

·        Zvlášť výhodná výška zdvihu díky umístění řetězového kladkostroje mezi větvemi dráhy

·        Velmi nízká stavební výška

·        Elektrický pojezd (dle volby)

·        Pojízdné ovládání (dle volby)

‍

‍

Jednonosníkový jeřáb ABUS EHB

Plošná přeprava

Nosnost: do 1 t

Délka nosníku: do 10 m (podle nosnosti)

·        Velmi malá vlastní hmotnost, ideální pro lehké stavební haly

·        Velmi lehce manuálně pojízdný

·        Nízká stavební výška

·        Malé rozměry rozchodu

·        Velké odstupy zavěšení

‍

Jednonosníkový jeřáb ABUS EHB-X

Plošná přeprava

Nosnost: do 1 t

Délka nosníku: do 8 m (podle nosnosti)

·        Optimální využití výšky prostoru díky zvýšené vestavbě jeřábu

·        Velmi lehce manuálně pojízdný

·        Velmi nízká stavební výška

·        Malé rozměry rozchodu

·        Velké odstupy zavěšení

·        Elektrický pojezd (dle volby)

·        Pojízdné ovládání (dle volby)

‍

Dvounosníkový jeřáb ABUS ZHB

Plošná přeprava

Nosnost: do 2 t

Délka nosníku: do 12 m (podle nosnosti)

·        Velké odstupy zavěšení

·        Velmi nízká stavební výška

·        Zvlášť výhodná výška zdvihu díky umístění řetězového kladkostroje mezi větvemi dráhy

·        Elektrický pojezd (dle volby)

·        Pojízdné ovládání (dle volby)

‍

Dvounosníkový jeřáb ABUS ZHB-X

Plošná přeprava

Nosnost: do 2 t

Délka nosníku: do 8 m (podle nosnosti)

·        Optimální využití výšky prostoru díky zvýšené vestavbě jeřábu

·        Velmi nízká stavební výška

·        Velké maximální odstupy zavěšení

·        Elektrický pojezd (dle volby)

·        Pojízdné ovládání (dle volby)

‍

Dvounosníkový jeřáb ABUS ZHB-3

Plošná přeprava

Nosnost: do 1,6 t

Délka nosníku: do 22 m (podle nosnosti)

·        Možné velké délky nosníku

·        Nižší stavební výška ve srovnání s mostovým jeřábem

·        Velké odstupy zavěšení

·        Elektrický pojezd

·        Pojízdné ovládání (dle volby)

‍

HB-Systém ABUS

Patří k němu hodně síly

‍

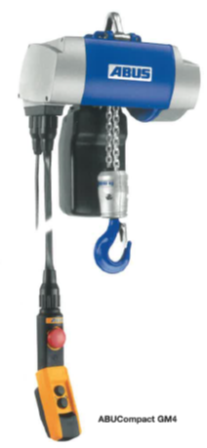

Elektrickékladkostroje ABUS

Dárcem síly pro všechna HB-zařízení firmy ABUS jsou elektrické řetězové kladkostroje ABUCompact. Svěží design a přesvědčivý technický koncept charakterizují zdvihadla nové generace řetězových kladkostrojů ABUS ABUCompact. Řetězové kladkostroje GM2, GM4 a GM6 Vám nabízí při 3 x 400 V ve spojení s HB-zařízeními spolehlivé silné sady pro nosnosti do 2000 kg při obzvláště nízké stavební výšce pro optimální využití prostoru a s mikrozdvihem pro opatrné zdvihání a spouštění i citlivého zboží.

Stavební řada ABUCompact je ucelena malým GMC.S plynulou rychlostí zdvihu při 100 nebo 200 kg a dodávkou připravenou pro připojení do 230V zásuvky je to ideální řetězový kladkostroj pro flexibilní nasazení k zdvihání menších břemen.

Modulární uspořádání motorů a převodovek otevírá základnu pro rozsáhlou variantní nabídku s rychlostmi zdvihu do 20 m/min nebo FEM-klasifikací do 4 m – při přesvědčivých cenách. K tomuto přistupují i přednosti, které umí praktik zvlášť ocenit: minimalizované náklady na údržbu dané brzdovým obložením se zvlášť vysokou životností (v normálním případě 1milion brzdění až do prvního seřízení), trvanlivé mazání přesných převodů, nastavitelná kluzná třecí spojka, speciálně tvrzený řetěz s nízkým otěrem, rychlozástrčné spojky pro bezpečnou montáž, příp. revizi, a mnoho dalšího. U jednokolejnicových koček se snadno zavěsí do pojezdových ABUS HB-vozíků a díky rychlozástrčným spojkám jsou ihned připraveny k provozu.

‍

Pohony pojezdu ABUS

Hnací silou HB-systémů je třecí pohon HBF firmy ABUS. Vyznačuje se měkkými charakteristikami motoru a plynulými pohyby při rozjezdu a při brzdění. Standardně je vždy vybaven hlavní a pomalou rychlostí jízdy. Téměř nepostradatelný je jako pomocná a spolehlivá součást HB-Systému ABUS u nosnosti nad 500 kg a u délky nosníku jeřábu více než 6 m.

Vzhledem ke kompaktní konstrukci může být ve spojení s dvoukolejnicovými kočkami dokonce integrován na samotnou kočku. Tak nevznikají žádné ztráty při dojezdu kočky.

U elektrických řetězových kladkostrojů ABUS i u třecích pohonů HBF firmy ABUS se mohou použít ABULinery, které technikou frekvenčního měniče umožňují plynulou změnu rychlosti zdvihu a jízdy.

‍

Elektrické řetězové kladkostroje ABUS použité pro HB-zařízení ABUS – ve spojení s dvoukolejnicovou kočkou – bez závěsného třmenu vestavěné přímo do rámu kočky. Tak je možno při malých výškách připojení dosáhnout optimální polohy háku.

‍
